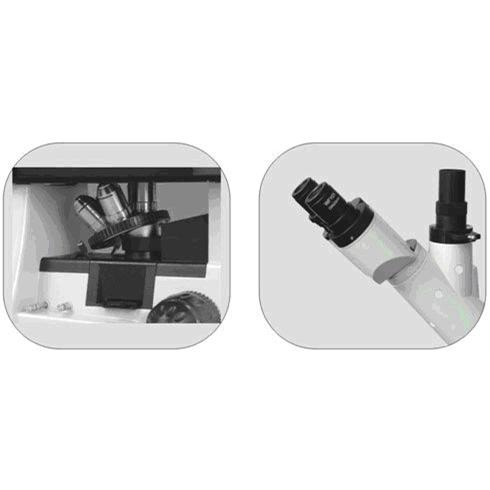

TRİNOKÜLER METAL MİKROSKOBU TEKNİK ŞARTNAMESİ
1. Bu mikroskop; Oryantasyon Polarizasyon / Renk Kontrast Kondansörlü aydınlık saha optik sistemine sahip olmalıdır. Mikroskop; Trinoküler İnvert tip olmalı, ve 45° eğimli Seidentopf tipi binoküler başlığı bulunmalıdır.
2. Birer çift 5x, WF (Geniş saha) 10x/ F.N. 18 ve 12.5x/ F.N. 12.5 bulunmalı, binoküler başlık mikroskop üzerine vida ile sabitlenebilmelidir.
3. Sonsuz dönüşlü ve her objektif yuvası stoperli olan 4 ad. Objektif için revolveri bulunmalıdır. Objektif özellikleri:
Cinsi Büyütme N.A. Tipi Çalışma Uzaklığı
PA. 10x 0.25 Kuru 6.0 mm.
PA. 20x 0.45 Kuru 2.5 mm.
PA. 40x 0.65 Kuru-Yaylı 0.5 mm.
SPA. 100x 1.25 Yağlı-Yaylı 0.2 mm. olmalıdır.
4. Objektiflerin bir kaza sonucu preparat tarafından hasar görmemesi için; mikroskop tablası kilitleme sistemi bulunmalıdır. Tabla boyutları 180x155 mm., olmalıdır.Mikroskopta mutlaka kayar tabla bulunmalı ve hareket alanı X ekseninde 76 ve Y ekseninde de 50 mm. olmalı, bunu sağlayan verniye ise 0.1 mm. hassas taksimatı olmalıdır.
5. Mikroskobun 100 mm. çaplı ve 0 – 90° taksimatlı ana taşıyıcı pleyti ile 25 mm, 15 mm ve 10 mm delik çaplı destek taşıyıcıları bulunmalıdır.
6. Mikroskobun; N.A: 1.25 olan, iris diyaframlı ABBE tipi kondansörü bulunmalı ve objektif N.A. değerlerine uygun homojen aydınlatma sağlamak üzere, yüksekliği ayarlanmalıdır.
7. Mikroskopta; Koaksiyal çalışan kaba ve ince ayar düğmeleri gövdenin her iki tarafında da bulunmalıdır. İnce netlik ayarı 0.002 mm. hassasiyetle ve 0.2 mm/ tur hareketli olmalıdır. Toplam düşey hareket 20 mm. kadar olmalıdır.
8. Mikroskop aydınlatma sistemi; Köhler tipi, gövde içinden trafolu, 6V/30W Halojen ampul ile sağlanmalı ve, ışık şiddetini ayarlamak için sürgülü tip dimmer devresi de bulunmalıdır. Işık ayar diyaframı ve ışık filtre turreti ile Renk Kontrast sürgü yuvaları optik düzenekle entegre olmalıdır.
9. Mikroskop standart içeriği;
- Renk Kontrast Mikroskop ana gövdesi,
- Seidentopf tip Binoküler eğik başlık,
- 1’ er çift 5x, 10x WF ve 12.5x Okülerler,
- 4 ad. PA. Objektif,
- Filtre turreti ve Renk Kontrast optik sürgüleri,
- 2 ad. Halojen ampul,
- Kol dayanakları,
- İmmersiyon yağı,
- Plastik toz örtüsü,
- Güç kablosu.
10. Opsiyonel aksesuvarları ;
> Ach. Objektif seti,
> 10x Odaklanabilir Ölçü oküleri,
> Tabla Mikrometresi,
> 5x ve 6.3x Foto Okülerleri ve 24x36 mm. Fotoğraf makinesı,
> 0.65x VideoOküleri ve C-mount Video kamera sistemi,
> Image Analiysis yazılımı.
11. Teklif edilen mikroskop sisteminin; CE Belgesi, ISO 9001 sertifikası olmalı, ve teklif veren firmanın da TSE tarafından onaylı genişletilmiş “Hizmet Yeterlik Belgesi” bulunmalıdır.
12. Teklif edilen cihaz fabrikasyon hatalarına karşı 2(İki) yıl ücretsiz ve 10 yıl da ücreti mukabilinde yedek parça, servis ve bakım garantili
olacaktır.
