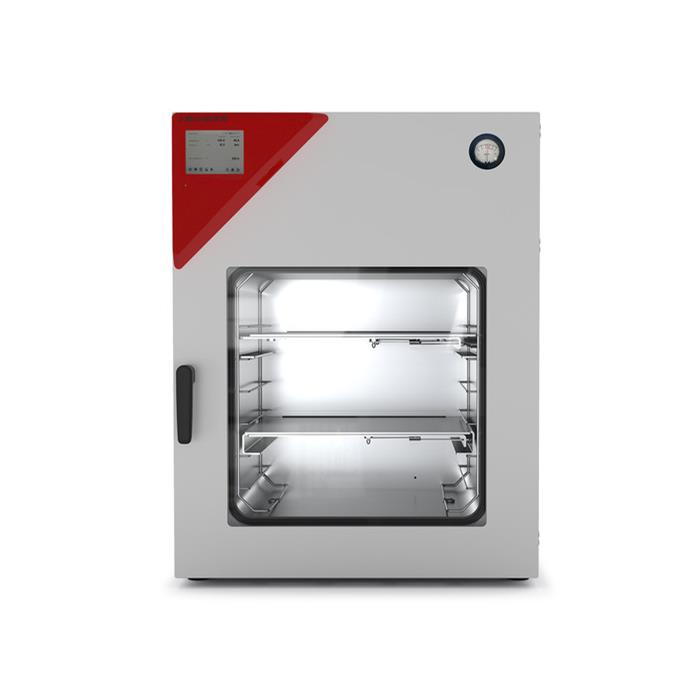

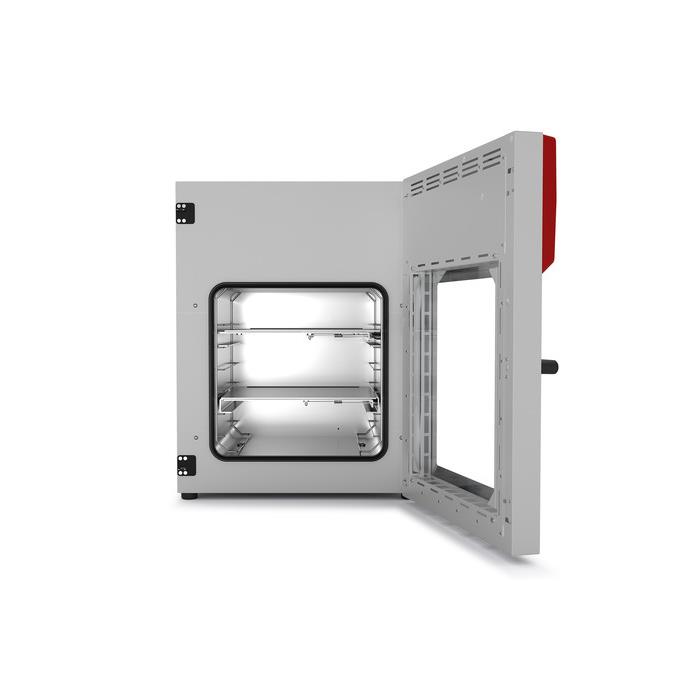

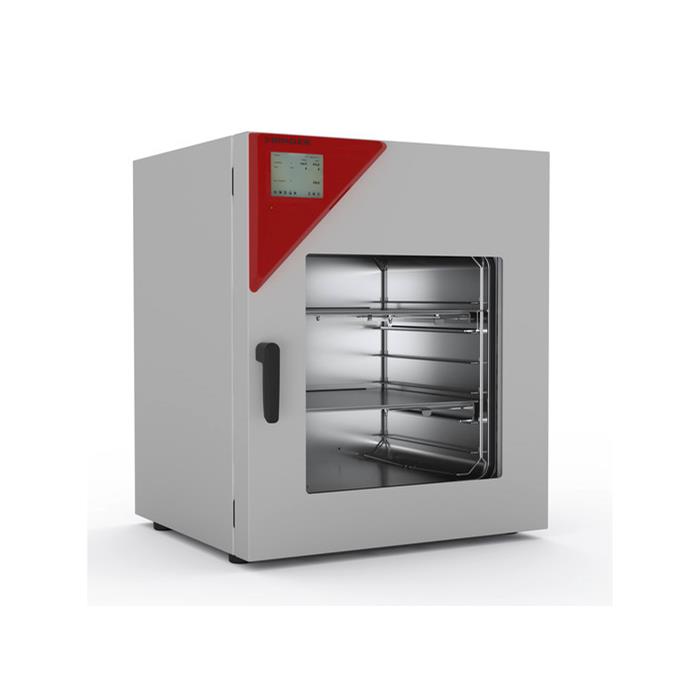

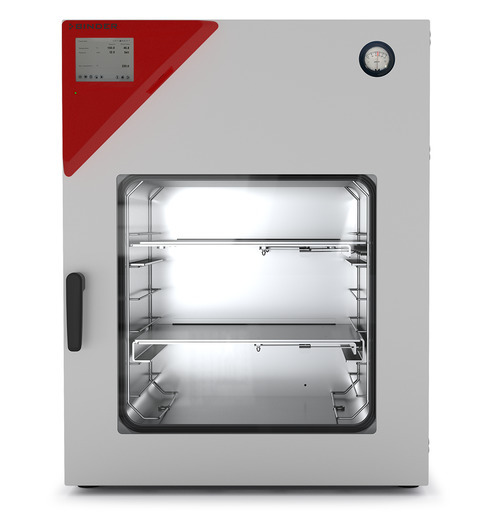

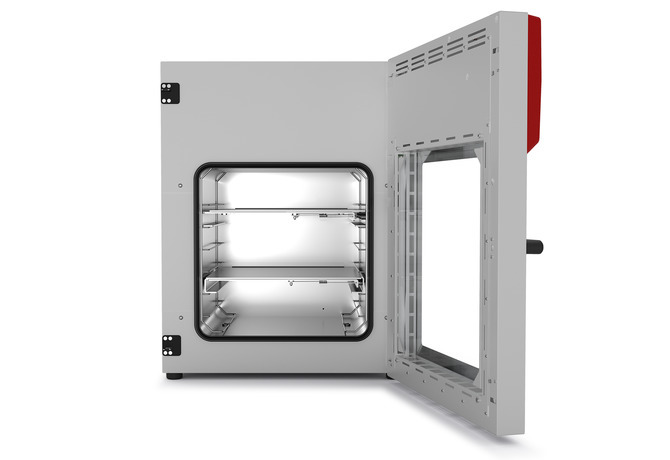

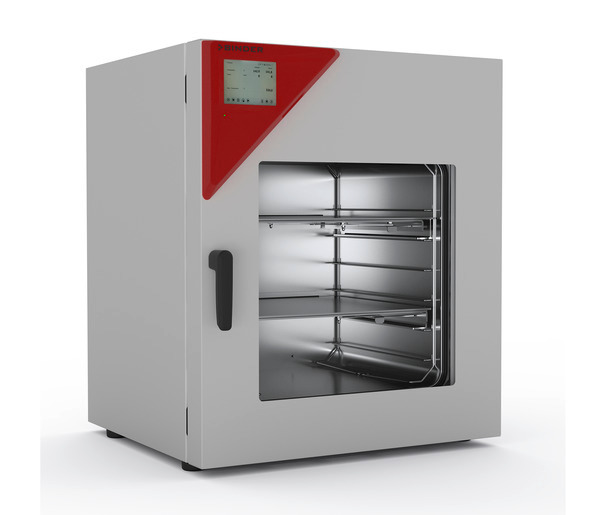

VDL Serisi | Vakumlu Etüv (Yanıcı Solventler İçin)
Yanıcı solventler için vakumlu kurutma odaları
VDL serisinde, BINDER yanıcı solventler için özel vakumlu kurutma odaları geliştirmiştir. Bu yenilikçi kurutma odaları, etkili kurutmayı sofistike bir güvenlik konseptiyle birleştirir. Kurutma, hızlı ve kalıntı, kireçlenme veya oksidasyon olmadan halledilir.
Güvenlik, yanıcı çözücüler için vakumlu kurutma bölmeleri tarafından, her şeyden önce patlamaya dayanıklı iç kısımlarıyla garanti edilir. Aşım aşımı olmadan yapılan ayarlama ayrıca numuneler için maksimum koruma sağlarken, çalışma söz konusu olduğunda benzersiz bir güvenlik konsepti mevcuttur. Tasarım ve yenilikçi ekipman ATEX II 3Gstandartlarına uygundur.
Çabuk kuruma ve kalıcı kalite için BINDER vakumlu kurutma odaları
Yüksek güvenlik seviyesine sahip olmasının yanı sıra, kurutma odaları hızlı kurutma işlemleriyle etkileyicidir. Isı, ısı iletken plakaları kullanılarak doğrudan numuneye aktarılır ve patentli APT.line ™ ön ısıtma haznesi teknolojisi, numune kurutmanın tüm kullanılabilir alan boyunca homojen olmasını sağlar. Hızlı, yumuşak ve yoğuşmasız kurutma, esnek bir şekilde ayarlanabilen alüminyum genleşme rafları üzerinde gerçekleşir.
Yanıcı solventler için BINDER vakumlu kurutma bölmeleri 15 ° C ile 200 ° C arasındaki bir sıcaklık aralığını kapsar. Çabuk kuruma prosesi ve yüksek proses güvenilirliği yanında, yuvarlak köşeli pürüzsüz iç hazne, paslanmaz çelik iç kaplama ve çıkarılabilir raflar sayesinde hazneler de hızlı ve kolay temizlenir.
BINDER yanıcı solventler için vakumlu kurutma bölmeleri ile performans, kalite ve güvenlik el ele gider, yani çalışma sizin için güvenli ve basittir ve optimum sonuçlar garanti edilir.
Yararları
-Hızlı ve yumuşak kurutma
-Büyük termal iletken plakalardan doğrudan ısı transferi
Eşsiz güvenlik konseptiyle güvenli çalışma

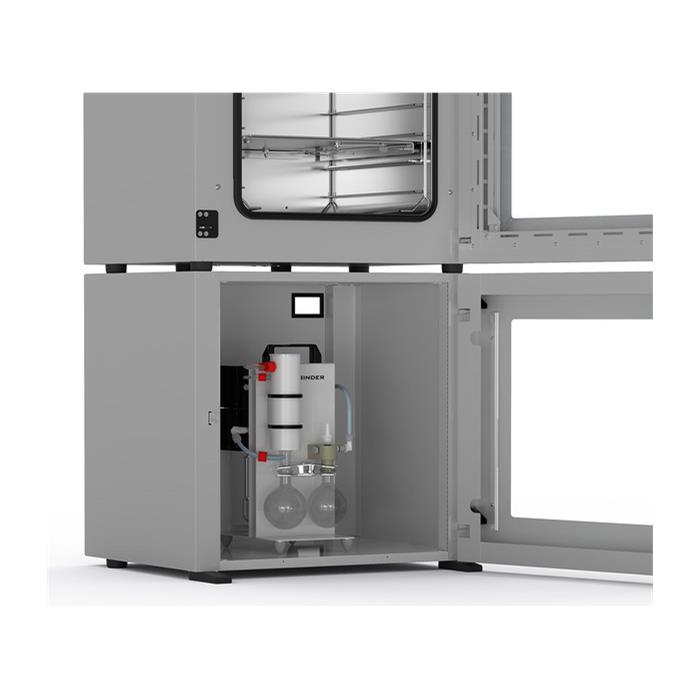

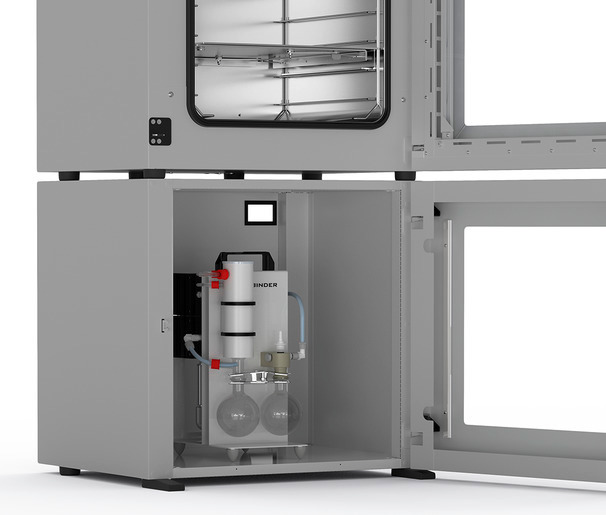

Vakum pompası ve vakum modülü ile koordine edilmiş modüler sistem
Önemli özellikler
-Sıcaklık aralığı: oda sıcaklığı artı 9 ° C ila 110 ° C
-ATEX uyum odasının içi: Ex II 3 / -G Ex h IIB T1-T3 Gc X
-APT.line ™ ön ısıtma odası teknolojisi

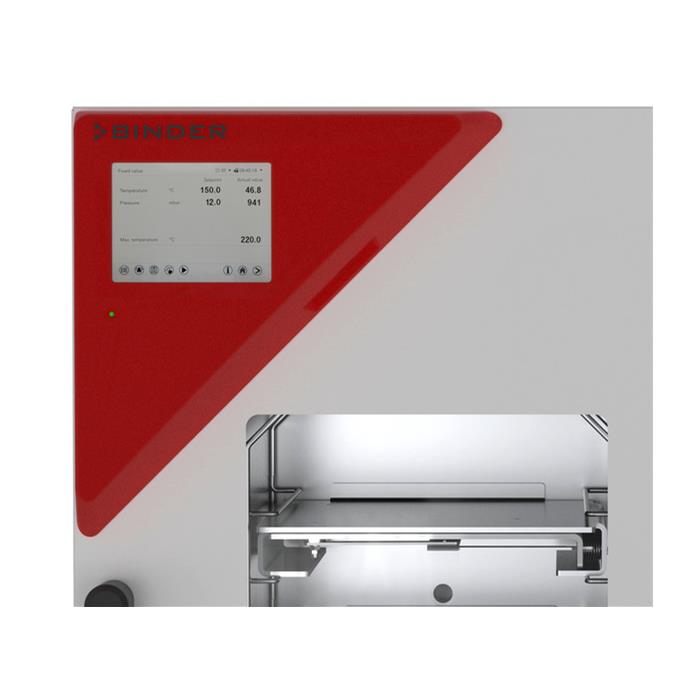

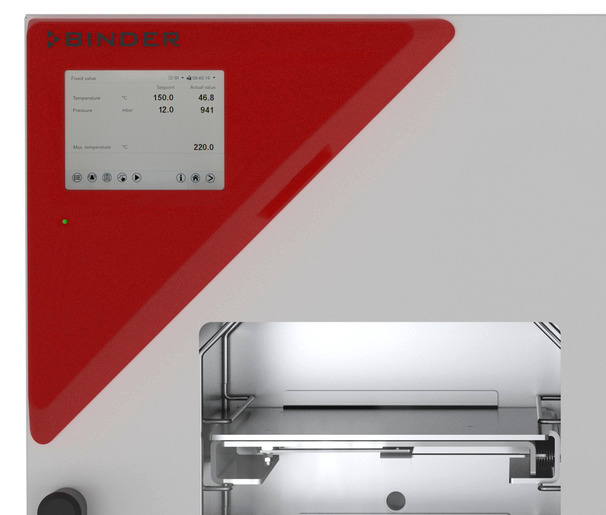

-Zaman segmentli ve gerçek zamanlı programlamalı kontrolör
-2 alüminyum genleşme rafı
-İnert gaz bağlantısı
-Kırılmaz, yaylı emniyet camı paneli
-Basınçlı hava bağlantılı basınçlı gösterge paneli
-Isıtma için basınç kontrol cihazı <125 mbar
-Alev koruma contası
-Görsel alarmlı Sınıf 2 bağımsız ayarlanabilir sıcaklık güvenlik cihazı (DIN 12880)
-Bilgisayar arayüzü: RS 422
Teknik Özellikler
|
Açıklama |
VDL115-230V¹
|
|
Opsiyonel Model |
Standard |
|
Sipariş Numarası |
9630-0011 |
|
Performans Data |
|
100 ° C'ye kadar ısıtma süresi [dak] |
170 |
|
Sıcaklık dalgalanması [± K] |
0.1 |
|
Sıcaklık aralığı ortam sıcaklığının +10 ° C ila [° C] arasında |
110 |
|
100 ° C'deki sıcaklık değişimi [± K] |
2.9 |
|
Vakum Data |
|
Sızıntı oranı [bar / s] |
0.01 |
|
İzin verilen son vakum [mbar] |
0.01 |
|
Elektrik Data |
|
Güç [kW] |
1.6 |
|
Faz(Voltaj) |
1~ |
|
Güç Herz [Hz] |
50/60 |
|
Gerilim [V] |
200..230 |
|
Ünite sigortası [A] |
10 |
|
Bağlantılar |
|
Basınçlı kapsülleme için basınçlı hava bağlantısı |
16 mm |
|
Akış sınırlayıcı (RP ") ile inert gaz bağlantısı |
3/8 |
|
Küçük flanşlı ölçüm erişim portu [DN mm] |
16 |
|
Küçük flanşlı vakum bağlantısı [DN mm] |
16 |
|
Kapılar |
|
Kapı |
1 |
|

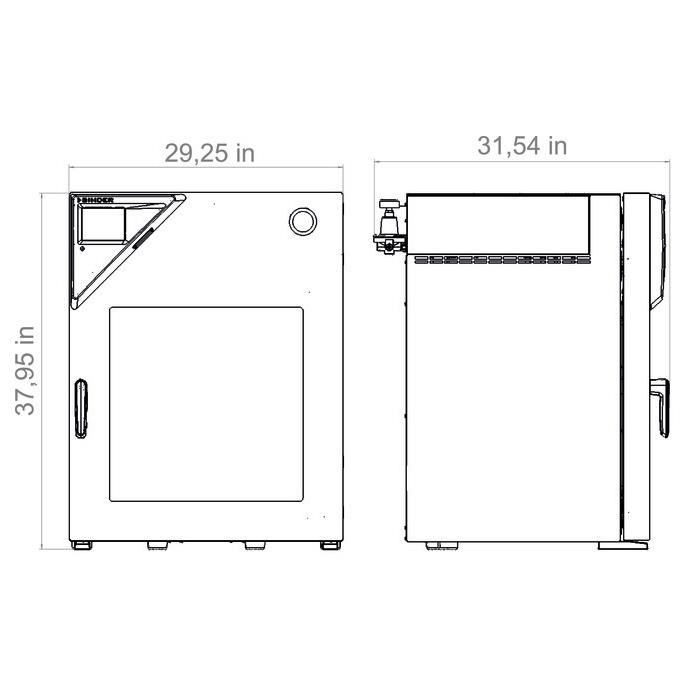

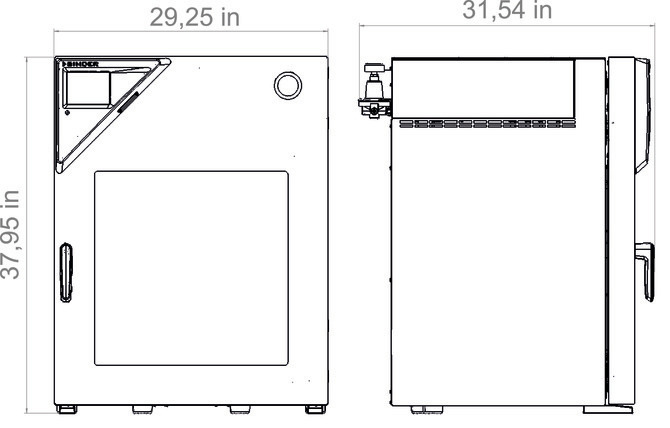

Gövde boyutları dahil değildir. bağlantı parçaları ve bağlantılar |
|
Derinlik net [mm] |
670 |
|
Yükseklik net [mm] |
900 |
|
Genişlik net [mm] |
743 |
|
İç Ölçüler |
|
Derinlik [mm] |
460 |
|
Yükseklik [mm] |
506 |
|
Genişlik [mm] |
506 |
|
Ölçümler |
|
İç Hacim [L] |
119 |
|
Raf Başına Yük [kg] |
20 |
|
Ünitenin net ağırlığı (boş) [kg] |
158 |
|
İzin verilen yük [kg] |
70 |
|
Görüntüleme penceresi yüksekliği [mm] |
468 |
|
Görüntüleme penceresi genişliği [mm] |
525 |
|
Duvar boşluğu arkası [mm] |
100 |
|
Yandan duvar boşluğu [mm] |
70 |
|
Fix |
|
Raf sayısı (std./maks.) |
2/6 |
1-Tüm teknik veriler, +22 ° C ± 3 ° C ortam sıcaklığında ve ±% 10 güç kaynağı voltaj dalgalanmasında standart donanıma sahip yüksüz üniteler için belirtilmiştir. Sıcaklık verileri, iç bölmenin yüksekliğinin, genişliğinin ve derinliğinin% 10'unda önerilen duvar boşluklarına uyularak DIN 12880'den sonra BINDER fabrika standardına göre belirlenir. Tüm endikasyonlar seri olarak üretilen birimler için tipik olan ortalama değerlerdir.Teknik özellikleri istediğimiz zaman değiştirme hakkımız saklıdır.
