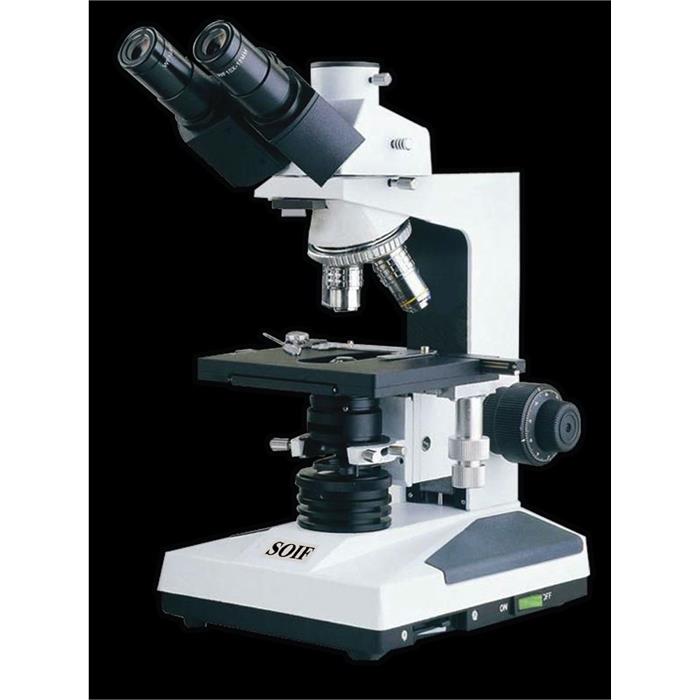

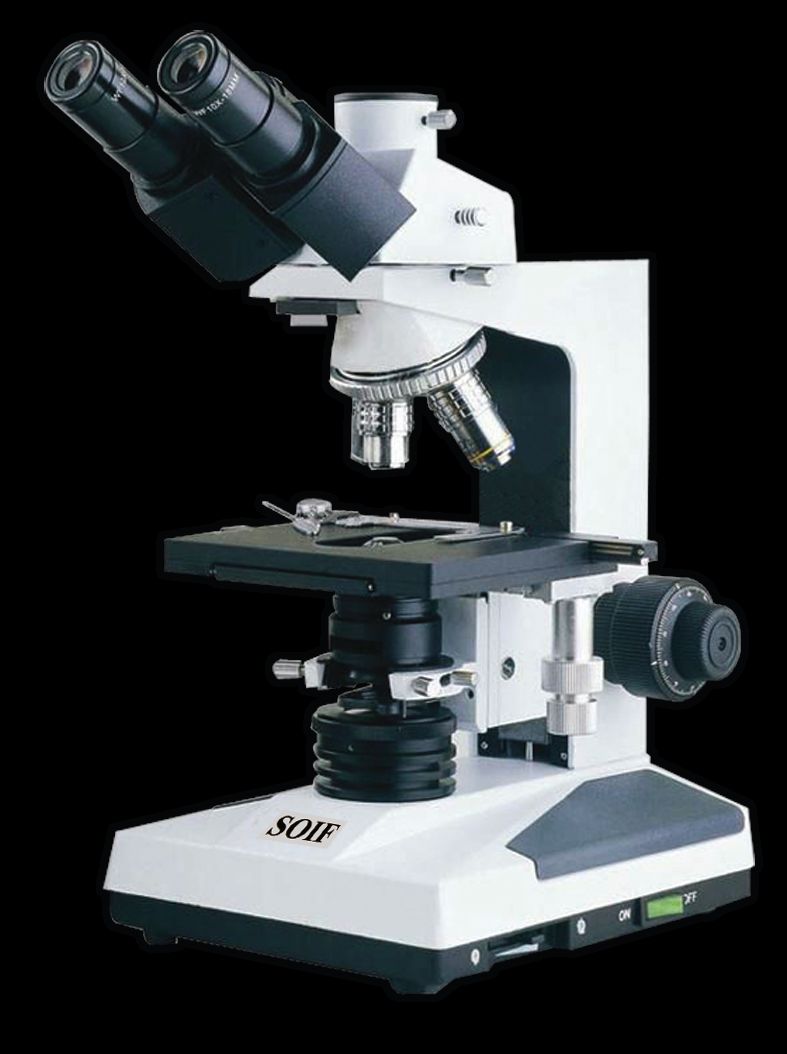

XSZ-HS3
TRİNOKÜLER ARAŞTIRMA MİKROSKOBU
TEKNİK ŞARTNAMESİ
1. Mikroskop “PA” Planakromatik optik sisteme sahip olmalıdır. Seidentopf tip trinoküler; 30° eğimli ve 360° dönüşlü olmalıdır.
2. Mikroskobun oküler ve objektif mercekleri AntiFungus kaplamalı olmalı ve mikroskoba Antifungus Tablet takılabilmelidir.
3. WF (Geniş saha) 10x Okülerleri bulunmalı ve F.N. değeri 18 olmalıdır. Trinoküler başlık mikroskop üzerine vida ile sabitlenebilmelidir.
4. Sonsuz dönüşlü ve her objektif yuvası stoperli olan 4 ad. Objektif için revolveri bulunmalıdır. Kullanılmakta olan objektif dışındaki diğerleri,
mikroskop gövdesine bakar pozisyonda olmalıdır. LONG BARREL tip objektif özellikleri:
Cinsi Büyütme N.A. Tipi Çalışma Uzaklığı
PA. 4x 0.10 Kuru 17.00 mm.
PA. 10x 0.25 Kuru 6.00 mm.
PA. 40x 0.65 Kuru-Yaylı 0.70 mm.
PA. 100x 1.25 Yağlı-Yaylı 0.20 mm. olmalıdır.
5. Objektiflerin bir kaza sonucu preparat tarafından hasar görmemesi için; mikroskop tablası kilitleme sistemi bulunmalıdır. Tabla
boyutları 160x130 mm., ve şaryonun hareket alanı X ekseninde 76 ve Y ekseninde de 50 mm. olmalı, bunu sağlayan verniyenin ise 0.1
mm. hassas taksimatı bulunmalıdır.
6. Mikroskobun; N.A. = 1.25 olan, iris diyaframlı ABBE tipi kondansörü bulunmalı ve Objektif N.A. değerlerine uygun homojen aydınlatma
sağlamak üzere, yüksekliği ayarlanmalı ve merkezleme düzeneği bulunmalıdır. Kondansör üzerinde ışık rengini düzelten ve/veya değiştiren filtreler için 32 mm. çaplı yuvası olan filtre taşıyıcısı da bulunmalıdır.
7. Mikroskopta; Koaksiyal çalışan kaba ve ince ayar düğmeleri gövdenin her iki tarafında da bulunmalıdır. İnce netlik ayarı 0.002 mm.
hassasiyetle ve 0.2 mm/ tur hareketli olmalıdır. Toplam düşey hareket 20 mm. kadar olmalıdır.
8. Mikroskop aydınlatma sistemi; Köhler tipi, ayak içinden trafolu, LED aydınlatma ile sağlanmalı ve, ışık şiddetini ayarlamak için
sürgülü tip dimmer devresi de bulunmalıdır.
9. Mikroskop standart içeriği;
- Mikroskop ana gövdesi,
- Seidentopf tipi binoküler başlık,
- 1 çift WF 10x/18mm. Okülerler,
- 4 ad. PA. Objektif,
- Gün ışığı filtresi,
- 2 ad. Halojen ampul,
- İmmersiyon yağı,
- Plastik toz örtüsü,
- Kullanma kılavuzu,
- Güç kablosu.
10. Opsiyonel aksesuvarları ;
i. 10x Oklu Oküler,
ii. 16x/10mm Oküler,
iii. 10x Odaklanabilir Ölçü oküleri,
iv. Tabla Mikrometresi,
v. 30° eğimli Seidentopf Trinoküler başlık,
vi. Resim çizme ataçmanı,
vii. Karanlık saha kondansörü N.A. 0.83 – 0.91,
viii. Negatif Faz Kontrast ataçmanı Ph10x, Ph40x ve Ph100x SP.,
ix. Pozitif Faz Kontrast ataçmanı Ph10x, Ph40x ve Ph100x SP.,
x. Negatif Faz Kontrast ataçmanı Ph10x, Ph40x ve Ph100x PA.,
xi. Pozitif Faz Kontrast ataçmanı Ph10x, Ph40x ve Ph100x PA.,
xii. Yeşil ve Mavi Band EpiFluoresan ataçmanı Fl25x, Fl40xGly. ve Fl100xGly.,
xiii. Basit Polarizasyon seti,
xiv. Pozometresiz Fotoğraf çekme ataçmanı,
> Video Kameralı ve PC destekli görüntüleme sistemi.
11. Teklif edilen mikroskop sisteminin; CE Belgesi, ISO 9001 sertifikası olmalı, ve teklif veren firmanın da TSE tarafından onaylı genişletilmiş
“Hizmet Yeterlik Belgesi” bulunmalıdır.
12. Teklif edilen cihaz fabrikasyon hatalarına karşı 2(İki) yıl ücretsiz ve 10 yıl da ücreti mukabilinde yedek parça, servis ve bakım garantili
olacaktır.
