SOIF
EL REFRAKTOMETRESİ KULLANMA TALİMATI

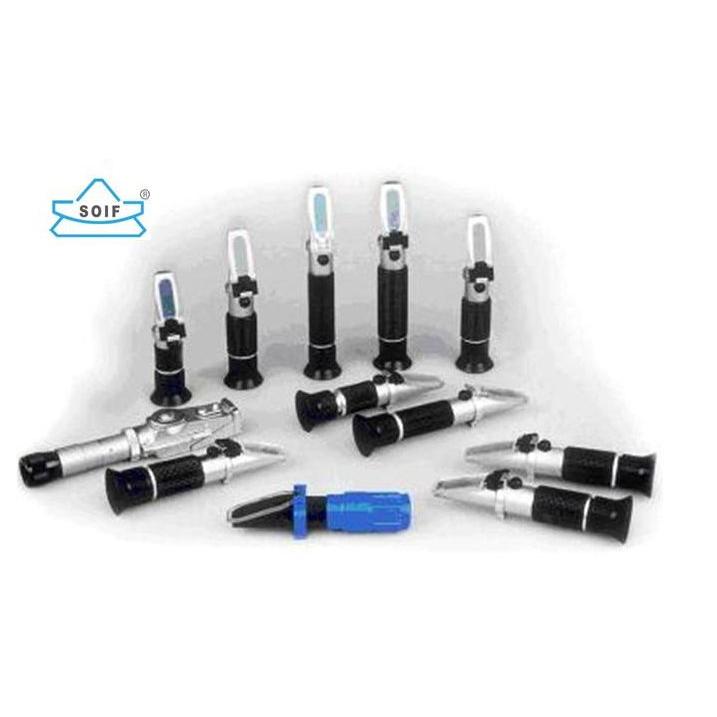

KULLANIM ALANLARI:
* Bu seri el refraktometrelerinin hepsi, şeker çözeltilerindeki miktar tayini için kullanılabilir.
* VBR10/ATC, VBR18,VBR20 model El Refraktometreleri; meyva suları, hafif içkiler, üzüm suyu ve benzerlerinde bulunan düşük şeker miktarının yüksek hassasiyetle ölçümünde kullanılır. Meyve suyu, hafif içkiler, şarapçılık ve biracılık
* VBR32 / VBR32ATC model El Refraktometreleri; şekerin genel ölçümünde kullanılmak için üretilmişlerdir. Genel uygulamalar, süt, yağ, CNC yağları
* VBR62-VBR62 ATC / VBR82 model El Refraktometreleri; özellikle meyva suları, kondanse süt, sıvı konumdaki şeker ve benzerlerinde bulunan şeker miktarının ölçümünde kullanılır. Yüksek miktarda şeker bulunduran konsantre meyva suyu ve konserve gıdalar
* VHN2 ATC model El Refraktometreleri; baldaki şeker miktarı, baume ve su miktarının aynı anda ölçümünde kullanılır.
*VHN1 model El Refraktometreleri ise baldaki yalnızca şeker miktarının tayini içindir. Baldaki su miktarının ( nem olarak) ölçümünde
* VBS90S / VBR80 model El Refraktometreleri de; büyük aralıklarda değişen şeker miktarlarının ölçümünde kullanılır.
ORD: Ölçüm sıcaklığının 20°C olmaması halinde hassas ölçüm için, sıfır noktasının ayarlanması gerektiğini gösterir.
ATC ( Otamatik Sıcaklık Kompansasyonu ): Bu sistem, ölçümün 10 – 30°C arasında yapılması halinde sıfır noktasının otomatik ayarı için ilave edilmiştir.
ÖLÇÜM METODU:
1. Refraktometreyi; eğik prizmanın bulunduğu taraf ışığa bakacak şekilde gövde den tutarak elinize alınız ve kapak kapalı konumda iken cihaz okülerini gözünüze konumlandırıp oküler üzerindeki diyoptri ayar halkasını çevirerek refraktometre içindeki ölçü tablosunu net görene kadar sağa / sola çeviriniz.
2. Sıfır Ayarının yapılması: Önce Prizma kapağını açarak eğik prizma yüzeyine 1- 2 damla distile su damlatıp kapağı yavaşça kapatınız. Böylece; prizma yüzeyi ile kapak arasında ince bir su tabakası kalacaktır. Ölçü Tablosu ‘nun 0 (Sıfır) çizgisi civarında görülen Koyu-Açık renkli ayırım görüntüsünü; eğer değilse; ölçü tablosu sıfır çizgisi ile tam çakıştırmak üzere, Kalibrasyon Düğmesini çevirerek Koyu-Açık ayırımın ölçü tablosu sıfır çizgisi ile tam çakışmasını sağlayınız.
3. ATC Modellerinde bu işlem 20°C ‘da yapılmalıdır.
DİKKAT EDİLECEK NOKTALAR ve BAKIM:
Kalibrasyon sıvısı ile ölçüm sıvısının sıcaklıkları aynı olmalıdır. Büyük sıcaklık farkı olması durumunda sıfır noktası ayarı 30 dakika kadar beklendikten sonra yapılmalıdır.
1. Kullanım sonrası, cihaz, asla su ile yıkanmaz. Fakat, saf su ile silerek temizlenmelidir.
2. Optik parçalar sert cisimlerle silinmemeli, koroziv ortamlardan ve şokdan korunmalıdır.
3. Akü asidi ölçümünde plastik damlalık kullanılmalıdır.
4. Bu şartlara uyulmadan kullanılan cihazların garantisi sona ermiş olur.

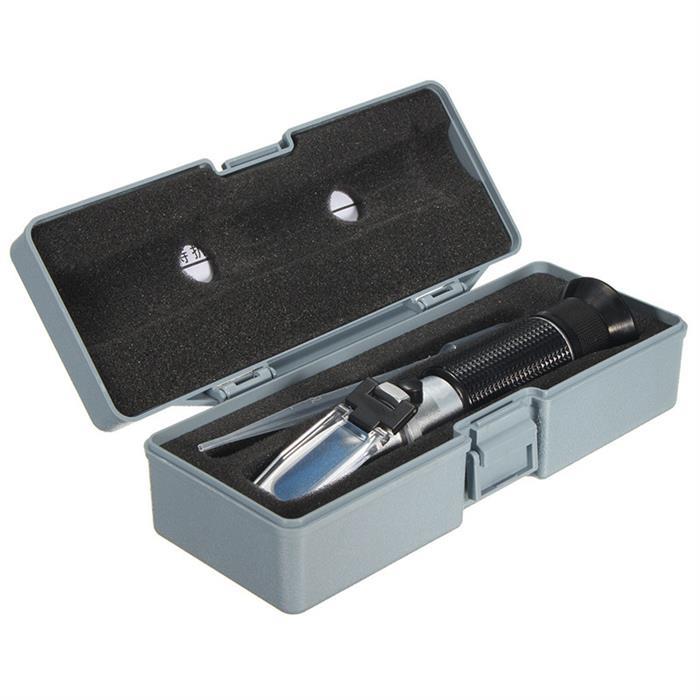

AKSESUVARLARI:
1. Göz siperliği, 2.Anahtar, 3. Temizlik bezi.
VBR82 ve VHN2 ATC için 1 ad. Referans blok ve 1 şişe Diyoptrik yağ
