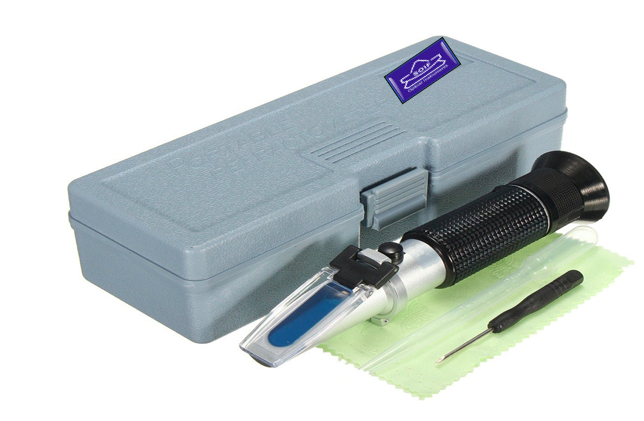

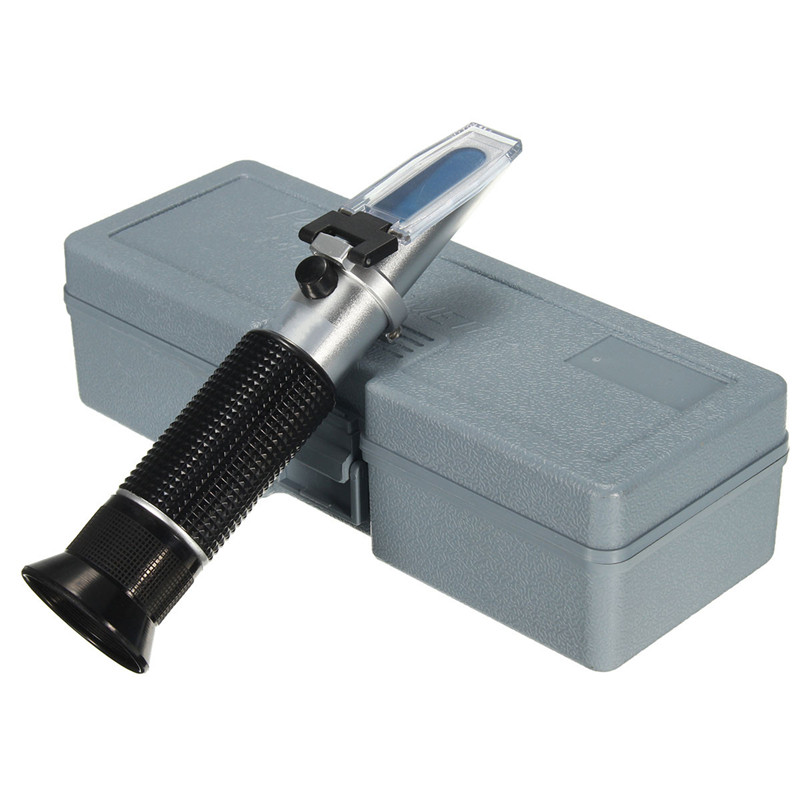

SOIF OPTICAL INSTRUMENTS EL REFRAKTOMETRESİ
KULLANIM ALANLARI

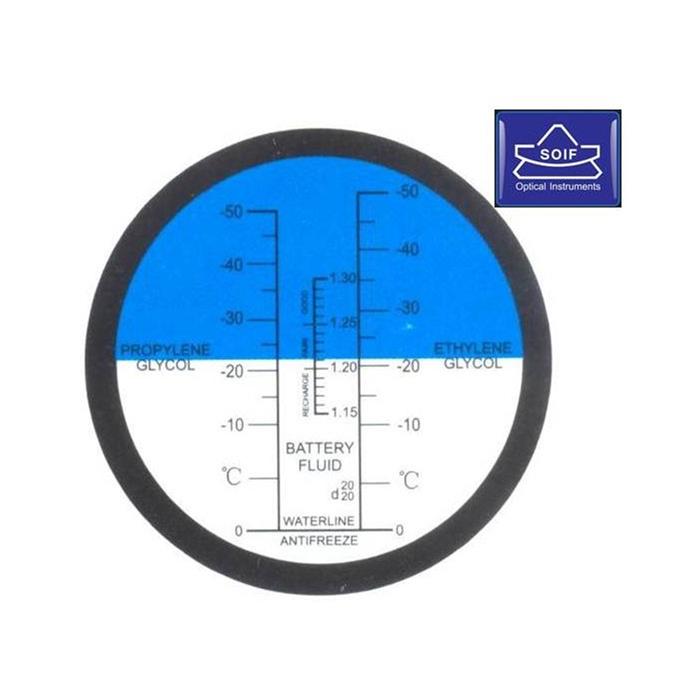

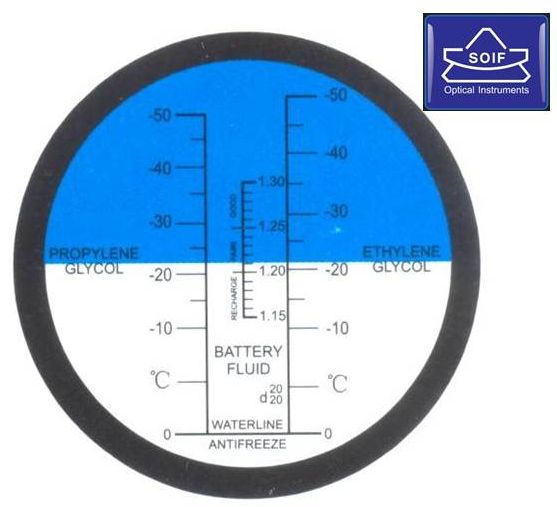

VBC1-2-3-4-5-6-7 model El Refraktometreleri motor antifriz ve temizliyicilerinin donma noktası ile asitli akülerde şarj durumunun ölçümünde kullanılan hassas optik cihazlardır. Soğutucu olarak etilen glikol, şarj sıvısı olarak da sülfürik asit
(= Akü asidi) kullanan otomobil, kamyon, traktör, çekici ve gemiler gibi taşıtlarda kullanılır. Cihaz; küçük hacimli, hafif ve kolay kullanımı ile dikkat çeker.
VEM1 ve VEM1ATC model El Refraktometreleri ise, maden zenginleştirmede kullanılan M-10 ve MDT emülsiyonlarının % Ağırlık olarak miktarlarının ölçümünde kullanılmak için üretilmişlerdir.
ORD:Ölçüm sıcaklığının 20°C olmaması halinde hassas ölçüm için, sıfır noktasının ayarlanması gerektiğini gösterir.
ATC ( Otamatik Sıcaklık Kompansasyonu ):Bu sistem, ölçümün 10 – 30°C arasında yapılması halinde sıfır noktasının otomatik ayarı için ilave edilmiştir.
ÖLÇÜM METODU:

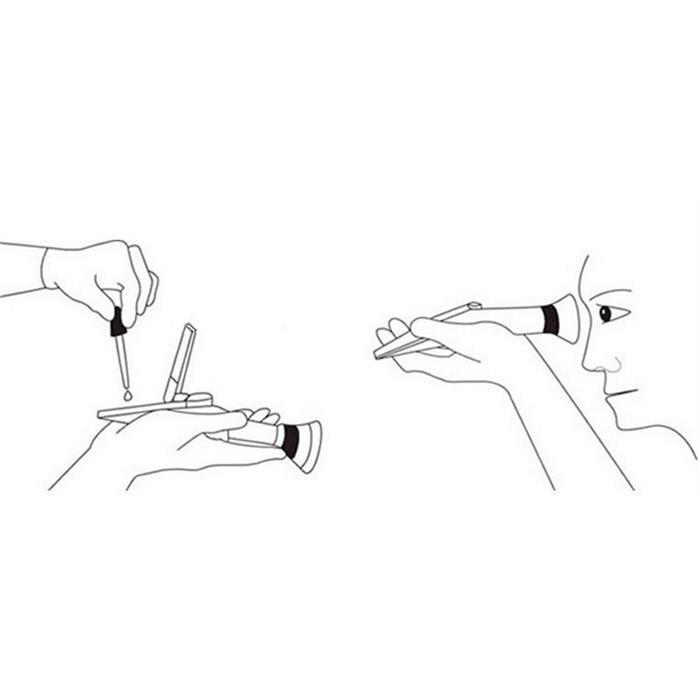

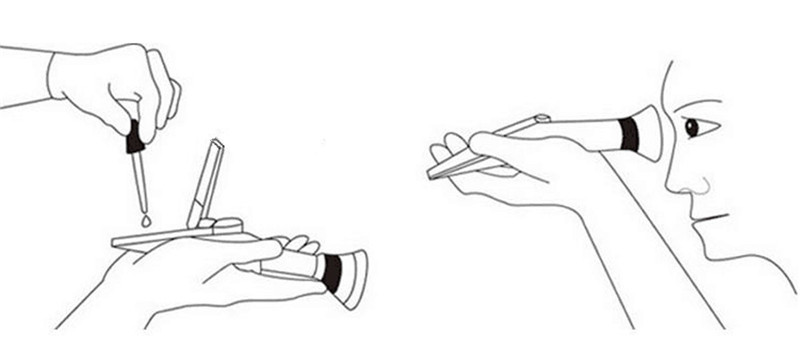

1. Refraktometreyi;eğik prizmanın bulunduğu taraf ışığa bakacak şekilde gövde ‘den tutarak elinize alınız ve kapak kapalı konumda iken cihaz okülerini gözünüze konumlandırıp oküler üzerindeki diyoptri ayar halkasını çevirerek refraktometre içindeki ölçü tablosunu net görene kadar sağa / sola çeviriniz.
2. Sıfır Ayarı ‘ nın yapılması:Önce Prizma kapağını açarak eğik prizma yüzeyine 1- 2 damla distile su damlatıp kapağı yavaşça kapatınız. Böylece; prizma yüzeyi ile kapak arasında ince bir su tabakası kalacaktır. Ölçü Tablosu ‘nun 0 (Sıfır) çizgisi civarında görülen Koyu-Açık renkli ayırım görüntüsünü; eğer değilse; ölçü tablosu sıfır çizgisi ile tam çakıştırmak üzere, Kalibrasyon Düğmesini çevirerek Koyu-Açık ayırımın ölçü tablosu sıfır çizgisi ile tam çakışmasını sağlayınız.
3. ATCModellerinde bu işlem 20°C ‘da yapılmalıdır.
DİKKAT EDİLECEK NOKTALAR ve BAKIM:
Kalibrasyon sıvısı ile ölçüm sıvısının sıcaklıkları aynı olmalıdır. Büyük sıcaklık farkı olması durumunda sıfır noktası ayarı 30 dakika kadar beklendikten sonra yapılmalıdır.
1. Kullanım sonrası, cihaz, asla su ile yıkanmaz. Fakat, saf su ile silerek temizlenmelidir.

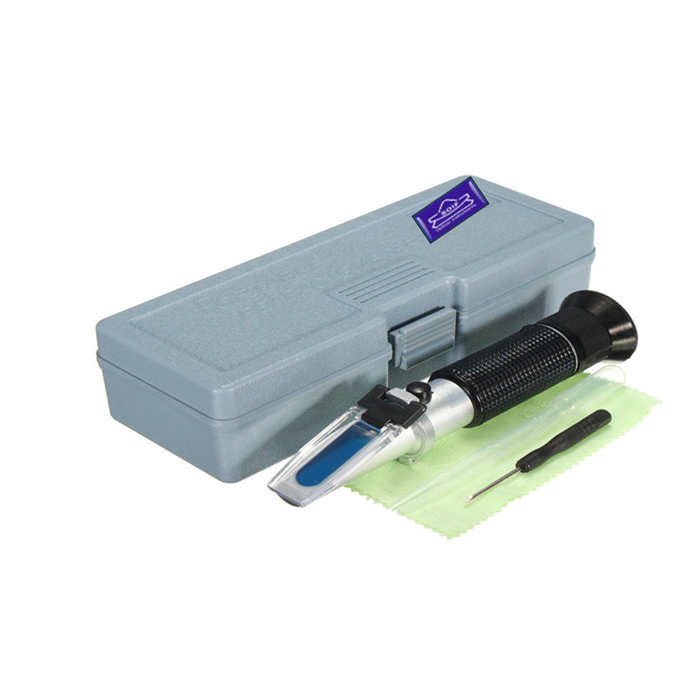

AKSESUARLARI:
1.Göz siperliği 2.Anahtar 3.Temizlik bezi.
