BK 5000-TR

TRİNOKÜLER LABORATUVAR MİKROSKOBU

TEKNİK ŞARTNAMESİ

1.Mikroskop “UIS” sonsuza düzeltmeli optik sisteme sahip olmalıdır. Seidentopf tipi trinoküler başlık; 30° eğimli, 360° dönüşlü olmalıdır. Başlıkta alın ve gözler arası mesafe 50 – 75 mm. arasında ayarlanmalıdır.

2. Mikroskobun oküler ve objektif mercekleri AntiFungus kaplamalı olmalı ve mikroskoba Antifungus Tablet takılabilmelidir.

3.Bir çift WF (Geniş saha) 10x büyütmeli lastik korumalı oküleri bulunmalı ve F.N. değeri 20 olmalıdır.Binoküler başlık mikroskop üzerine vida ile sabitlenebilmelidir.

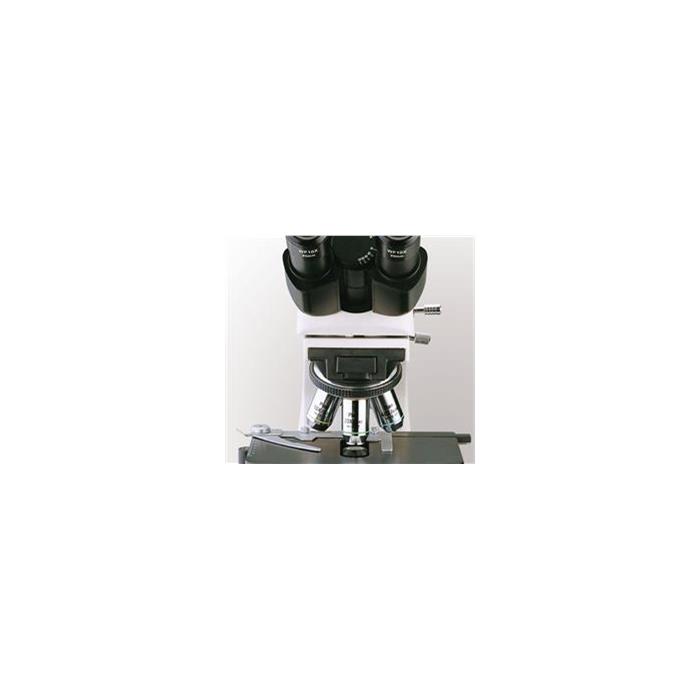

4.Sonsuz dönüşlü ve her objektif yuvası stoperli olan 5ad. Objektif için revolveri bulunmalıdır. Kullanılmakta olan objektif dışındaki diğerleri,

mikroskop gövdesine bakar pozisyonda olmalıdır. Objektif özellikleri:

Cinsi Büyütme N.A. Tipi Çalışma Uzaklığı

PA. 4x 0.10 Kuru 6.73 mm

PA. 10x 0.25 Kuru 4.19 mm.

PA. 20x 0.40 Kuru 2.14 mm.

PA.40x 0.65 Kuru-Yaylı 0.45 mm.

PA. 100x 1.25 Yağlı-Yaylı 0.12 mm. olmalıdır.

5.Objektiflerin bir kaza sonucu preparat tarafından hasar görmemesi için; mikroskop tablası kilitleme sistemi bulunmalıdır. Tabla boyutları 190 x 140 mm.,ve şaryonun hareket alanı X ekseninde 78 ve Y ekseninde de 55 mm. olmalı, bunu sağlayan verniyenin ise 0.1 mm. hassas taksimatı bulunmalıdır.

6.Mikroskobun; N.A. = 1.25 olan, iris diyaframlı ABBE tipi kondansörü bulunmalı ve Objektif N.A. değerlerine uygun homojen aydınlatma sağlamak üzere, yüksekliği ayarlanmalı ve merkezleme düzeneği bulunmalıdır. Kondansör üzerinde ışık rengini düzel_ ten ve/veya değiştiren filtreler için 25 mm. çaplı yuvası olan filtre taşıyıcısı da bulunmalıdır.

7.Mikroskopta; Koaksiyal çalışan kaba ve ince ayar düğmeleri gövdenin her iki tarafında da bulunmalıdır. İnce netlik ayarı 0.002 mm. hassasiyetle ve 0.2 mm/ tur hareketli olmalıdır. Toplam düşey hareket 20 mm. kadar olmalıdır.

8.Mikroskop aydınlatma sistemi; Köhler tipi, ayak içinden trafolu, 6V-30W Halojen ampul ile sağlanmalı ve, ışık şiddetini ayarlamak için sürgülü tip dimmer devresi de bulunmalıdır.

9.Mikroskop standart içeriği;

a.Piramit formlu Mikroskop ana gövdesi,

b.Seidentopf tipi Trinoküler başlık,

c.1 çift 10x/20 WF Okülerler,

5 ad. PA. Objektif,

d.Gün ışığı filtresi,

e.2 ad. Halojen ampul,

<įa> Kullanma kılavuzu,

i.Güç kablosu.

10. Opsiyonel aksesuvarları ;

> 16x/10mm ve 16x/14mm Oküler setleri,

> 10x/18mm Oklu Oküler,

> 10x Odaklanabilir Ölçü oküleri,

> Tabla Mikrometresi,

> Karanlık saha kondansörü N.A. 0.83 – 0.90,

> Negatif Faz Kontrast ataçmanı,

> Pozitif Faz Kontrast ataçmanı,

> Basit Polarizasyon ataçmanı,

> Dual Eğitim Başlığı,

> Yeşil ve Mavi Band Epi-Fluoresan ataçmanı

(Fl25x, Fl40xGly. ve Fl100xGly,Epi-Fluoresan)

> Üstten aydınlatma (Epi-İllumination) ataçmanı,

> Projeksiyon ataçmanı,

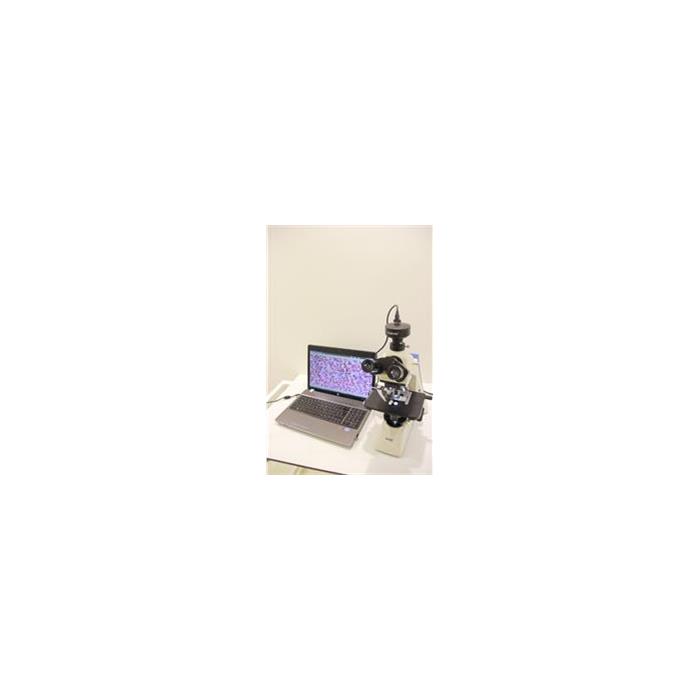

> Fotoğraf veya Video Görüntüleme ataçmanı,

> Image Analysis sistemi.

11. Teklif edilen mikroskop sisteminin; CE Belgesi, ISO 9001 sertifikası olmalı, ve teklif veren firmanın da TSE tarafından onaylı genişletilmiş “Hizmet Yeterlik Belgesi” bulunmalıdır.

12. Teklif edilen cihazda; fabrikasyon hatalarına karşı 2(İki) yıl ücretsiz ve 10 yıl da ücreti mukabilinde yedek parça, servis ve bakım garantisi olmalıdır.
