Aşağıda DuoVane 300 için profesyonel katalog formatında hazırlanmış Genel Tanım, Teknik Özellikler ve Muhtemel Kullanım Alanları yer almaktadır.

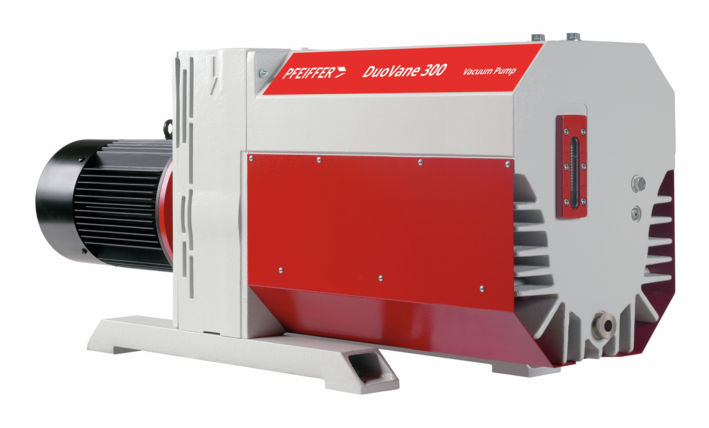

DuoVane 300, yüksek hacimli vakum prosesleri için tasarlanmış,
yağlı tip, iki kademeli döner kanatlı (rotary vane) bir vakum pompasıdır.
60 Hz’de 300 m³/h pompalama kapasitesi ile büyük ölçekli endüstriyel sistemlerde, kimyasal proseslerde ve ağır Ar-Ge uygulamalarında yüksek performans sağlar.
Dayanıklı döküm gövdesi, IP55 koruma sınıfına sahip 3 fazlı motoru ve 25 litrelik geniş yağ hacmi sayesinde uzun süreli, yüksek yüklerde güvenilir çalışma için uygundur.
Zorlanmış hava soğutma sistemi ve optimize edilmiş iki kademeli sıkıştırma yapısı, pompanın 3 × 10⁻³ hPa düşük nihai basınçlara ulaşmasını sağlar.
Yüksek debi, ağır hizmet ve sürekli çalışma gerektiren profesyonel ortamlarda etkili bir çözümdür.
|
Özellik |
Değer |
|---|---|
|
Pompalama Hızı (60 Hz) |
300 m³/h |
|
Nihai Basınç (Balastsız) |
3 × 10⁻³ hPa |
|
Nihai Basınç (Balastlı) |
4 × 10⁻³ hPa |
|
Ambiyant Çalışma Sıcaklığı |
12 – 40 °C |
|
Ses Seviyesi (50 Hz) |
75 dB(A) |
|
Ağırlık |
360 kg |
|
Soğutma Yöntemi |
Hava (Zorlanmış konveksiyon) |
|
Egzoz Basıncı (Max.) |
1500 hPa |
|
Egzoz Basıncı (Min.) |
Atmosferik |
|
Elektrik Girişi (60 Hz) |
220 / 380 V AC (±%5) |
|
Motor Tipi |
3 fazlı motor |
|
Motor Koruması |
3TF |
|
Motor Bölgesi |
Brezilya, Kore |
|
Pompa Kademesi |
İki kademeli |
|
Nominal Güç (60 Hz) |
9 kW |
|
Motor Hızı (60 Hz) |
1200 rpm |
|
Yağ Tipi |
P3 |
|
Yağ Miktarı |
25 litre |
|
Kaçak Oranı (Safety Valve) |
1 × 10⁻⁵ Pa·m³/s |
|
Koruma Sınıfı |
IP55 |
|
Gaz Balastı |
Var |
|

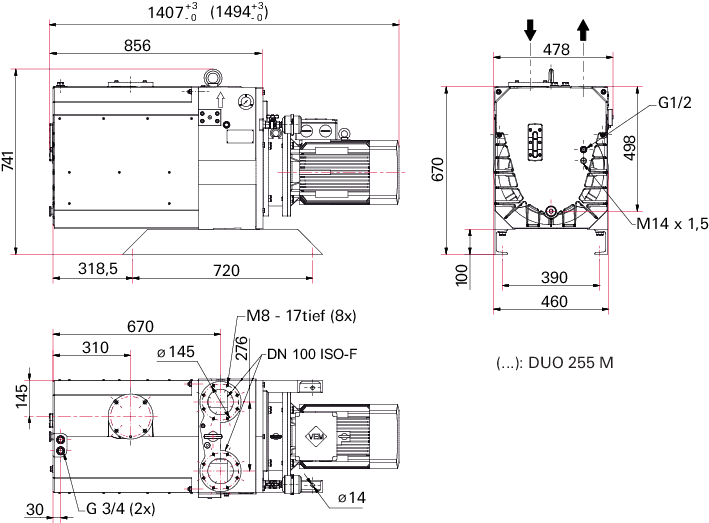

Giriş Flanşı |
DN 100 ISO-F |
|
Çıkış Flanşı |
DN 100 ISO-F |
|
Çalışma Prensibi |
Yağlı döner kanatlı (Oil-lubricated) |
|
Switch |
Yok |
Yüksek akış gerektiren vakumlu ambalaj hatları
Kompozit malzeme üretiminde geniş yüzeyli vakum infüzyon
Büyük hacimli termoform ve vakum kalıplama işlemleri
Sürekli üretim hatlarında yüksek vakum desteği
Solvent geri kazanımı
Büyük reaktörlerin vakum altında boşaltılması
Düşük basınç gerektiren kimyasal süreç adımları
Yüksek debi gerektiren gaz transfer uygulamaları
Geniş hacimli vakumlu kurutucular
Farmasötik proses ekipmanlarında vakum uygulamaları
Pilot ölçekli üretim sistemleri
Malzeme testleri ve yüksek hacimli deney düzenekleri
Sızdırmazlık & leak test cihazları
Spektrometre ve analiz cihazlarına yardımcı vakum kaynağı
Güç tesislerinde vakum sistemleri
Büyük ekipmanların sızdırmazlık testleri
Endüstriyel gaz hazırlama sistemleri
